창원물탱크 재질 SMC 설치 김해 현장

창원 김해 현장에 동시 설치 진행한 SMC 재질 물탱크 시공

사례 포스팅 입니다.



연락을 받고 현장 수조실 실측을 한 후에

재질은 SMC로 진행하고 창원 김해 물탱크 공히 같은날

시공팀 배정을 다르게 하여 진행하였습니다.







현장상황은 에폭시코팅 도장까지 완료된 후

기초프레임부터 시공진행을 합니다.







물탱크 시공시 가장 중요한 부분중 한가지는

바로 패드의 수평입니다. 레이져기기로 정밀하게

보아야 향후 수압에도 잘 견디어 구조안전성을 보장할수 있습니다.

김해물탱크는 비교적 잘 맞았고, 창원물탱크 경우는 잘 맞지 않아서 보정하였습니다.

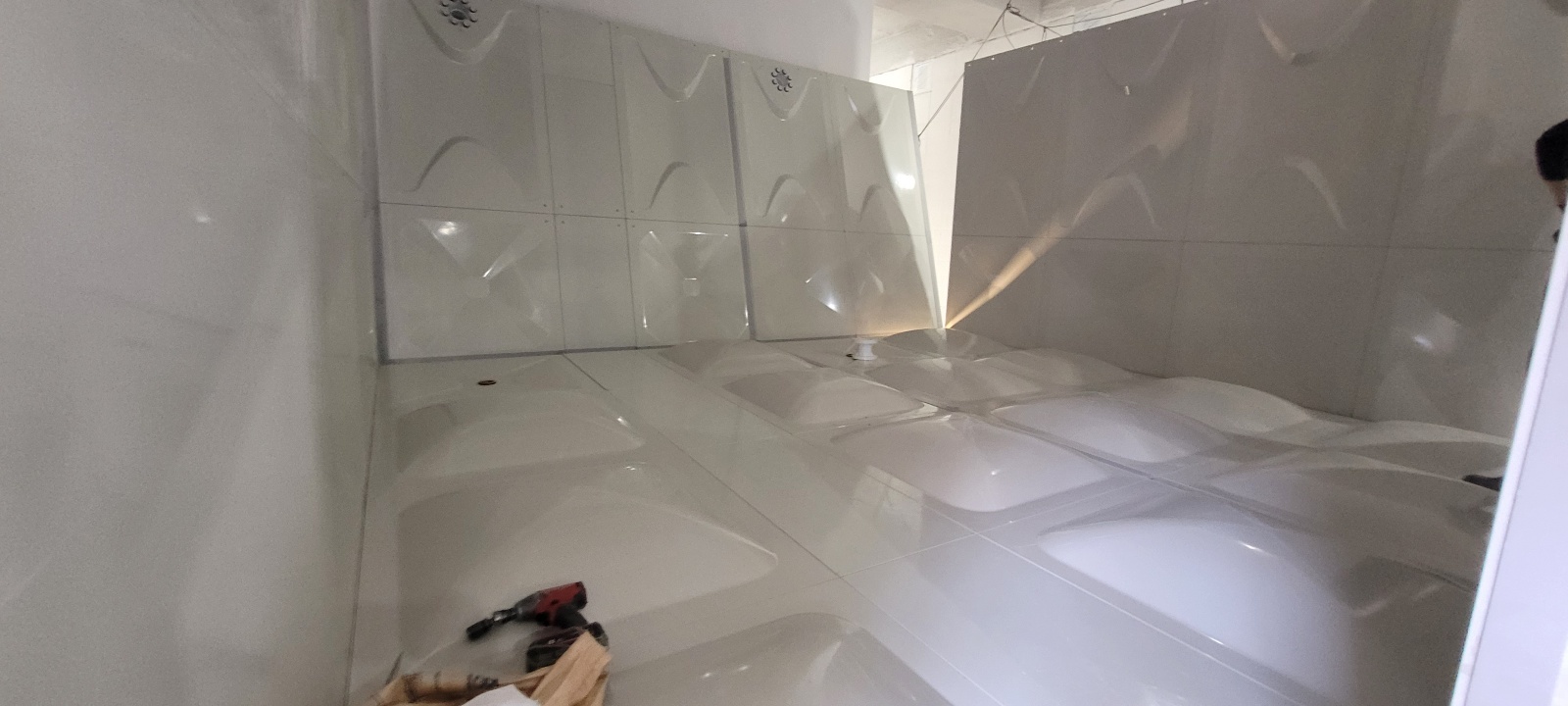

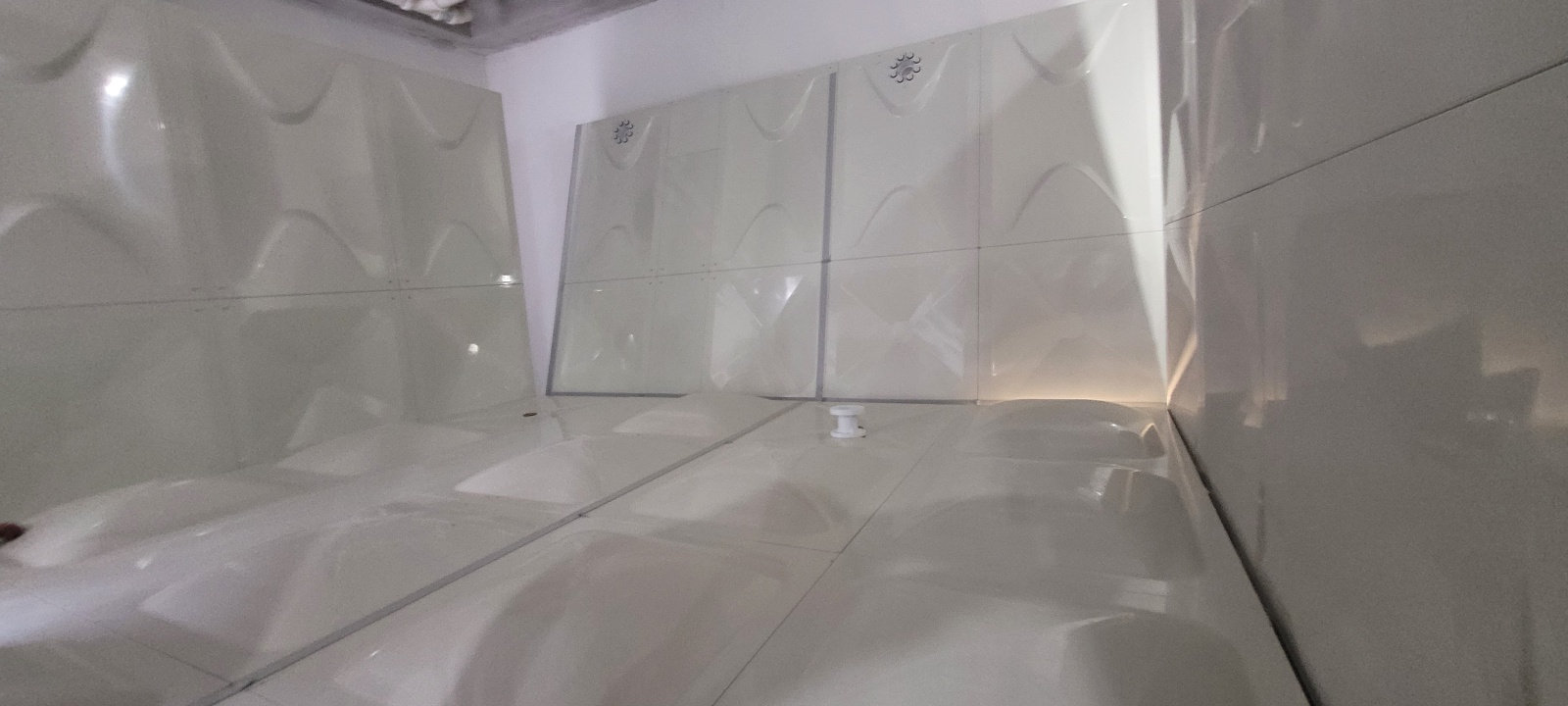

기초프레임 조립후, 바로 저판과 3측판

조립을 진행합니다. 창원 물탱크는 칸막이유 김해 현장은 무 입니다.







SMC 물탱크 시공은 모두 볼트조립식으로서

공사기간 단축과 유지관리 보수에 용이한 장점이 있습니다.







중간칸막이 보강에 사용되는 재질은 스텐304입니다.

PE코팅을 추가해서 내식성을 극대화 합니다.







환봉보강재도 스텐재질로서 격자타입으로

보강을 해줍니다. 창원 김해 물탱크 모두 내외부 혼합 보강방식으로

일반내부보강식으로 내진보강이 구조안전성이 힘든 설계법입니다.







내부천정판을 보강해주는 천정지주와

내부사다리 재질은 FRP인발재질 입니다.







시공이 완료된 창원물탱크 입니다.

소방용수와 시수 겸용으로 측하부에 후렌지를

이용하여 연결해줍니다.







김해물탱크 경우는 시수가 없는 소방전용이여서

내부칸막이도 없고, 소방용수만 담수할 예정입니다.







외부사다리와 보강재 볼트류 재질은

모두 용융아연도금류 입니다.

내식성이 뛰어난 재질입니다.







시공완료된 천정외부의 사진입니다.

천정환봉과 맨홀 환기구 인입노즐과 센서 피팅

구성이 됩니다.







SMC 물탱크는 강화플라스틱 소재로서 내식성,위생성이

뛰어나고 구조안정성과 가격경쟁력이 우수합니다.





지금까지 김해 창원 설치완료한 물탱크 시공 사례였습니다.
