소방내진 전용 SMC 의왕 성남 물탱크 조립설치

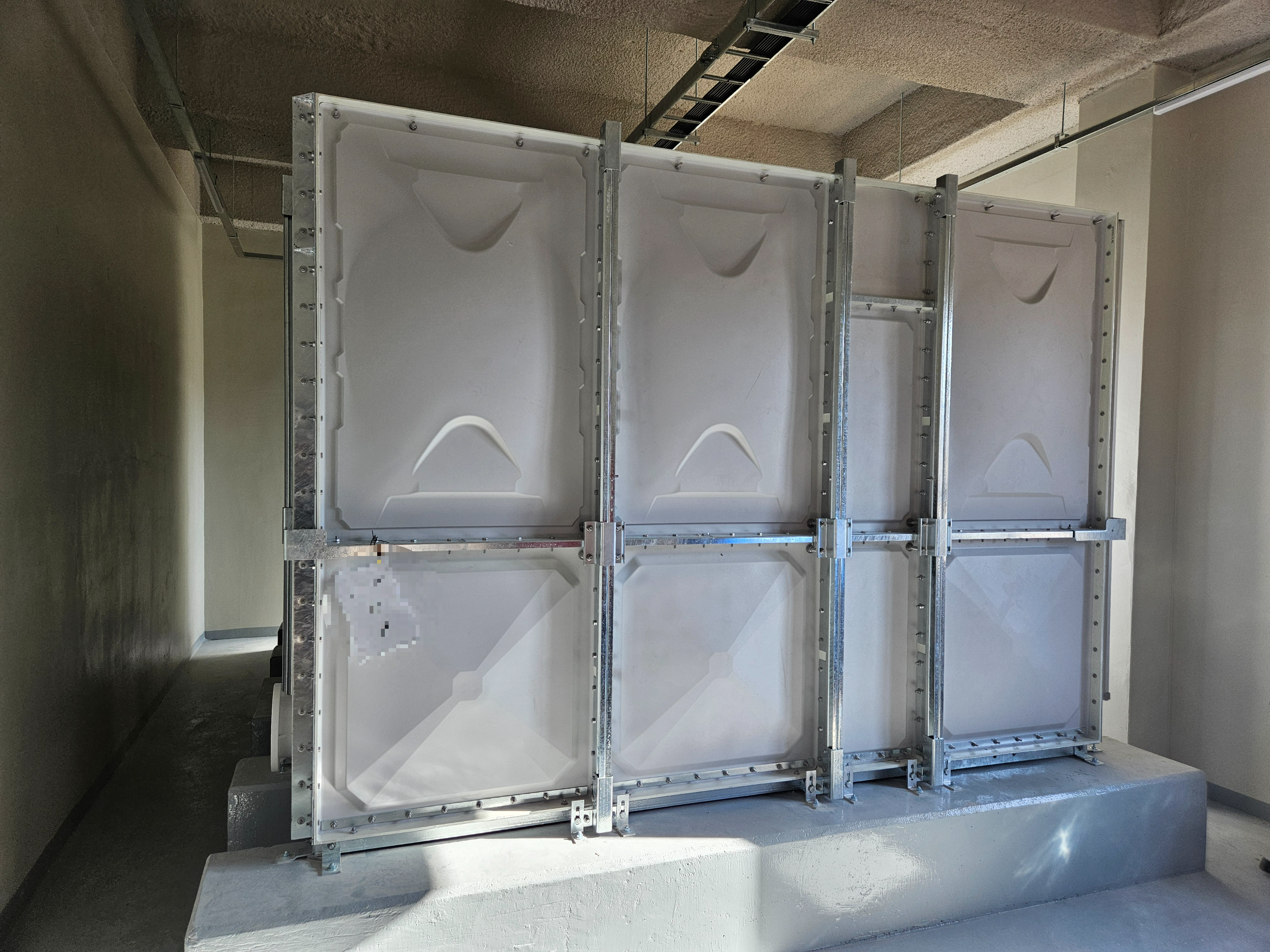

의왕 성남 현장에 설치완료한 SMC 물탱크 시공 포스팅입니다.

사각볼트조립식으로 내외부 혼합보강방식으로 구조안전성과

위생성이 뛰어난 수조입니다.



SMC물탱크의 보강방식은 크게 3가지입니다.

가장 기본은 내부보강식이고, 완전외부보강식 그리고 마지막으로

성남 의왕 물탱크 처럼 내부와 외부 동시 보강인 내외혼합보강식으로

조립이 가능합니다.





개인적으로 보강방식은 물탱크 전문가들간에 조금씩 이견이 있지만

제 의견으로는 내부보강식이 가장 구조안전성 또는 하자에 유리한 방식이라 봅니다.

다음은 혼합보강식 마지막이 완전외부보강식 입니다.

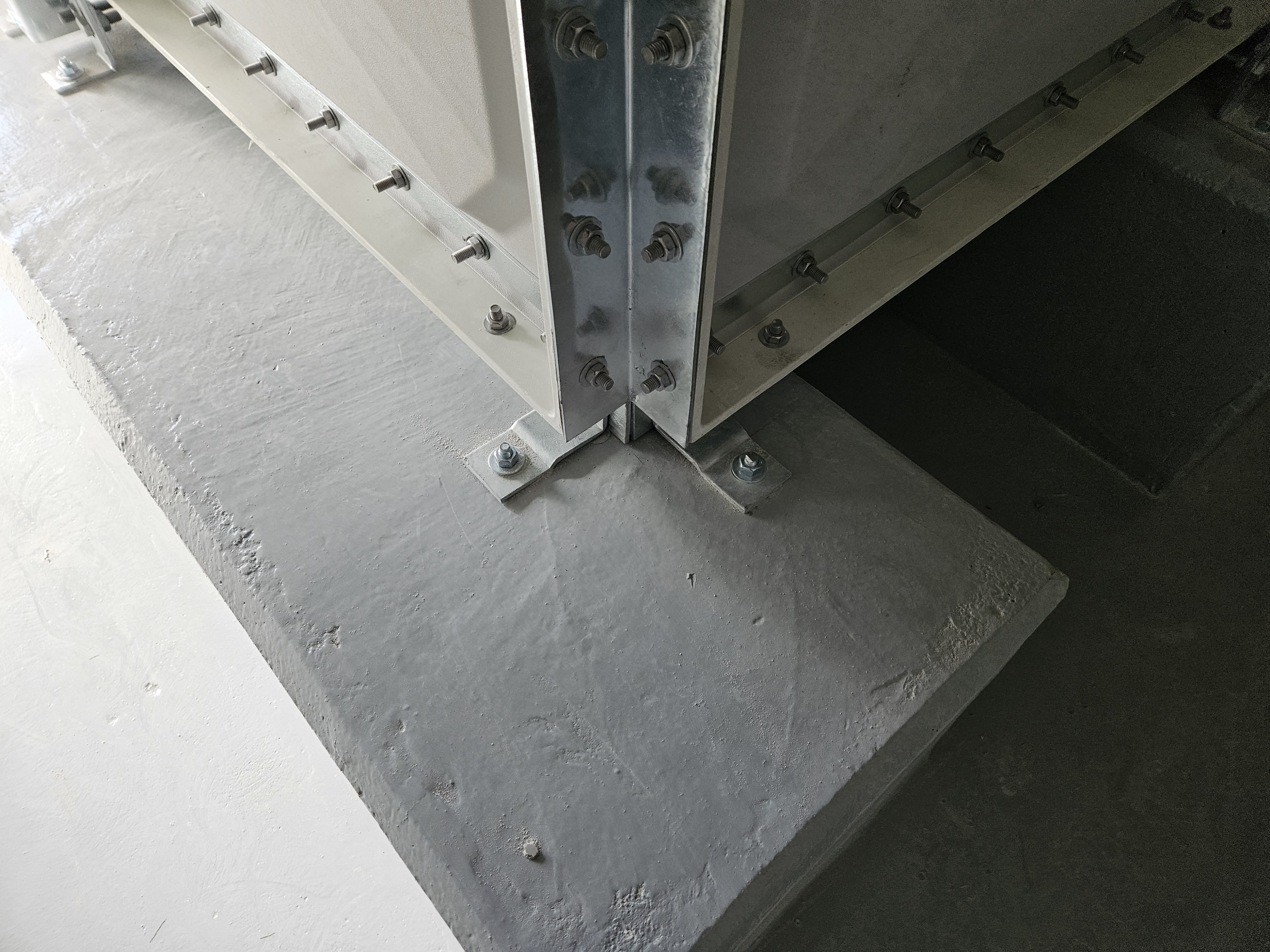

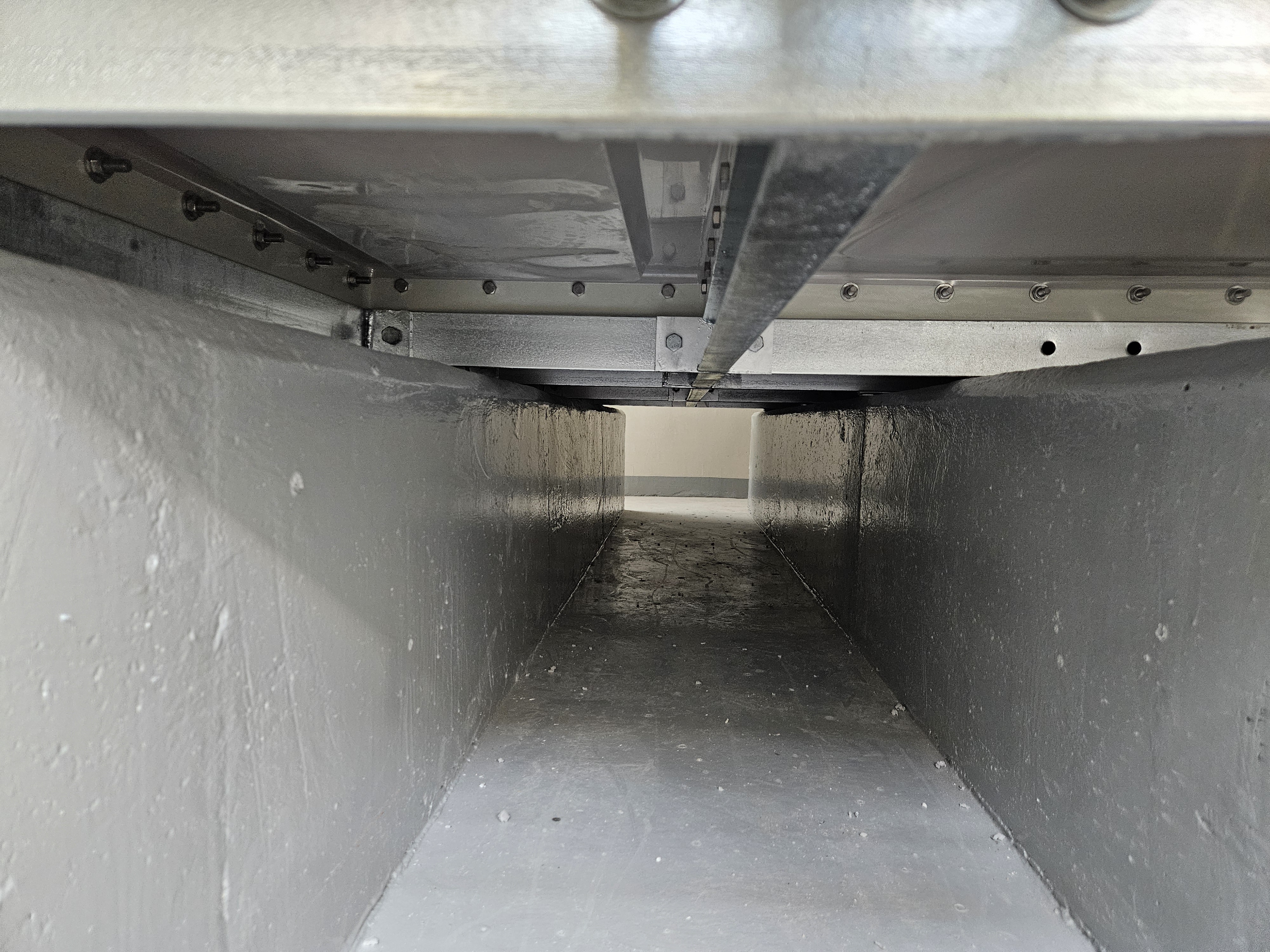

내진물탱크는 사진처럼 콘크리트패드와 기초프레임간

지진을 서포터해주는 이탈방지지지대를 설치해 줍니다

지진 안전성은 외부보강식이 구조적으로 좋은 패턴입니다.

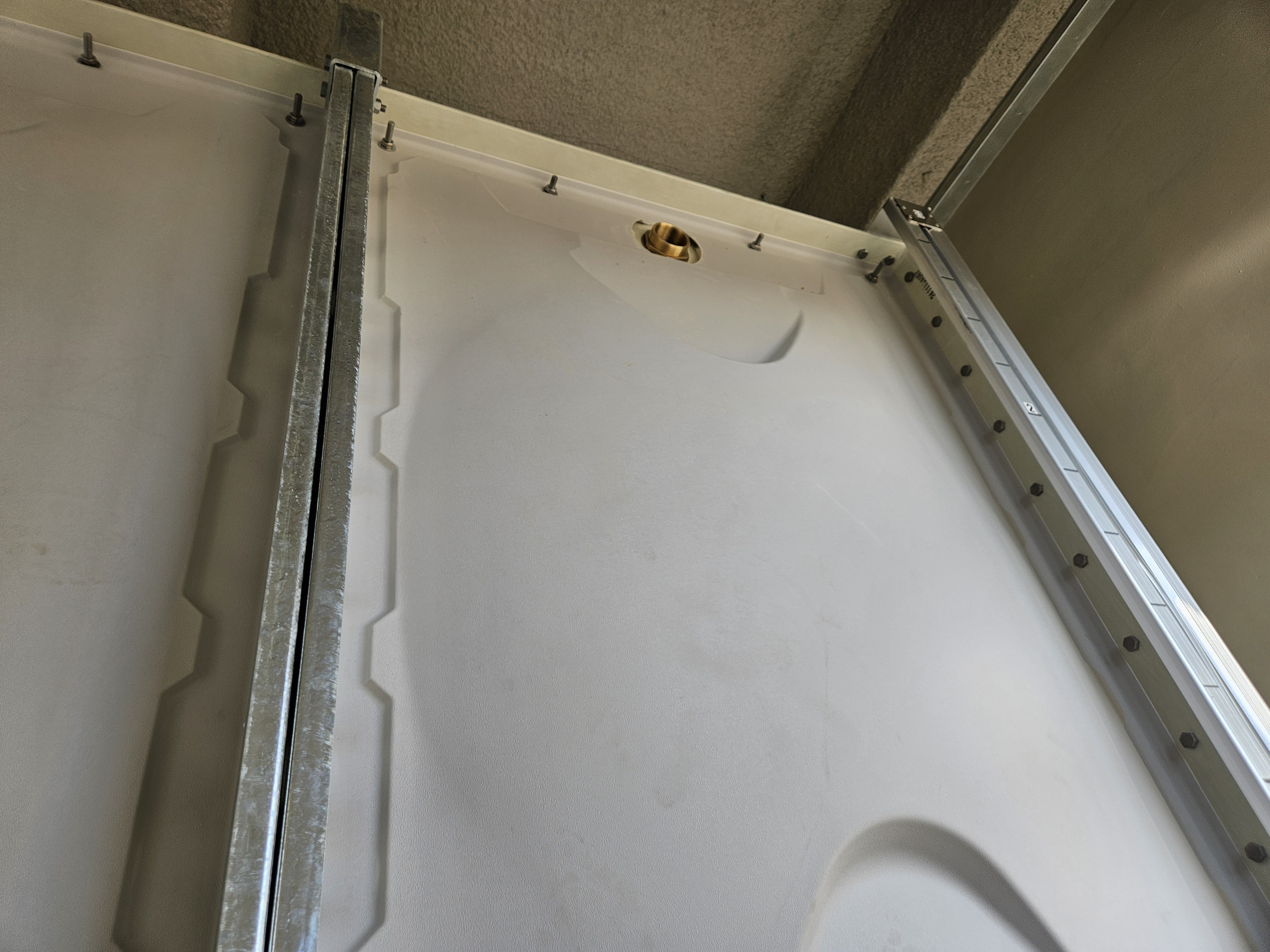

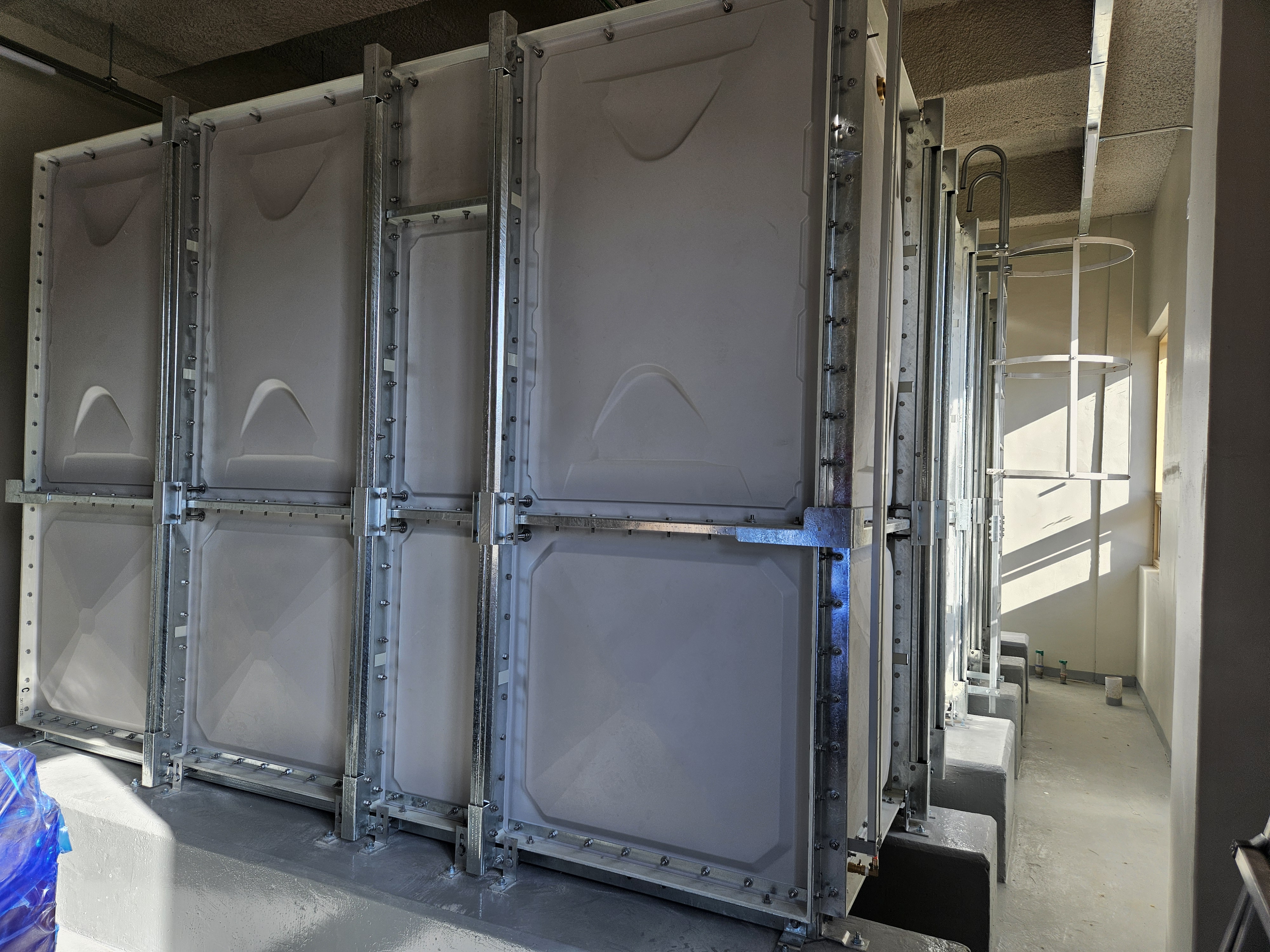

오버플로우 소켓타공과 외부사다리 안전케이스 설치사진입니다.

사다리케이지는 옵션사항으로 높이에따라 추가비용이 들어가지만

의왕물탱크 현장은 감리분 요청으로 진행하였고, 성남물탱크 현장은 감독관님

요청이 있었습니다.





외부보강프레임과 코너프레임은 일반 스틸 SS400계열에 용융아연도금을

입힌 철자재로서 도금두께는 일반적으로 60미크론 이상을 표준으로 관리중입니다.

외부자재들은 모두 용융아연도금 재질이라 보시면 됩니다.

최근 포스코의 포스맥 재질도 사용중입니다.

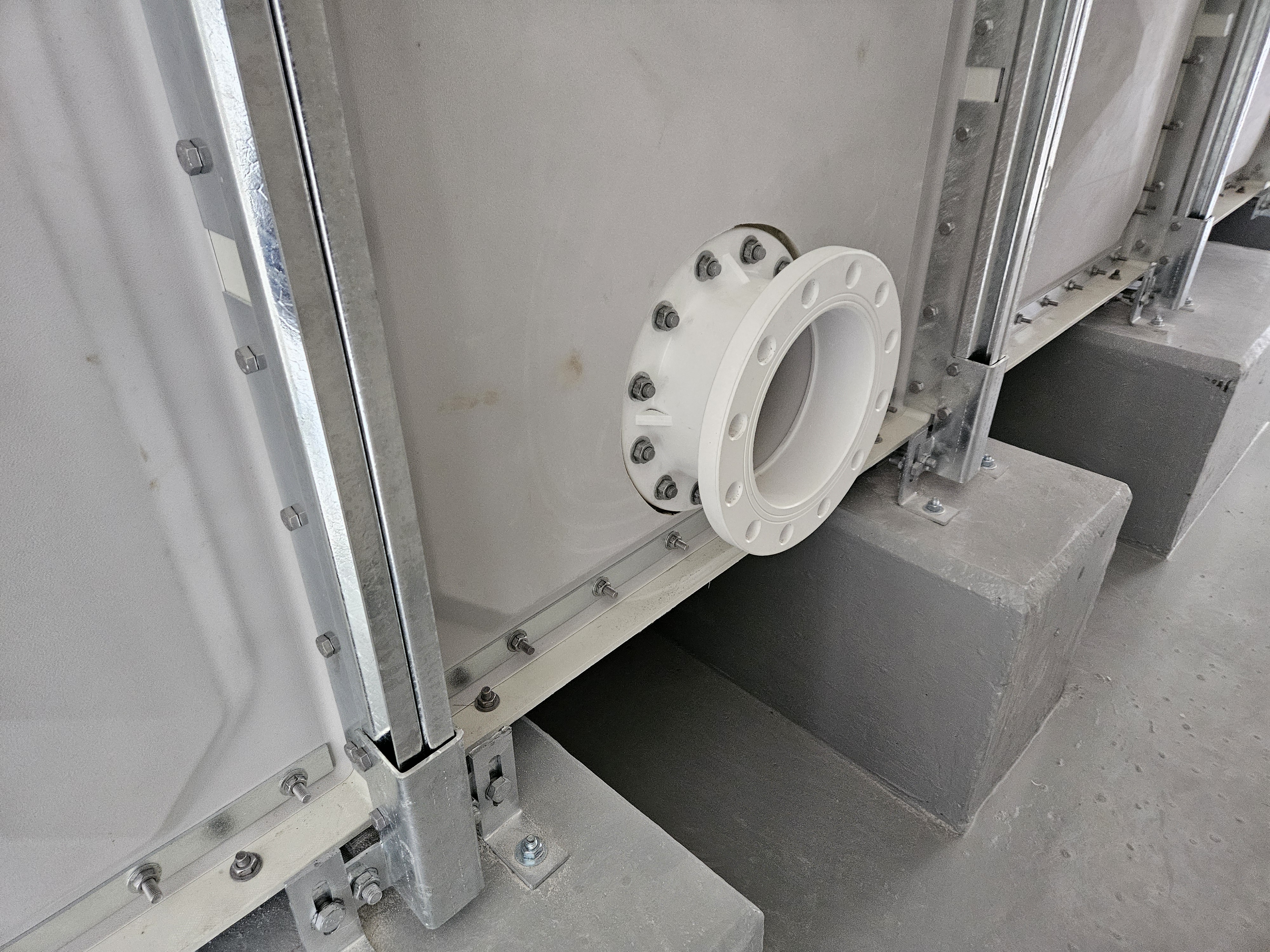

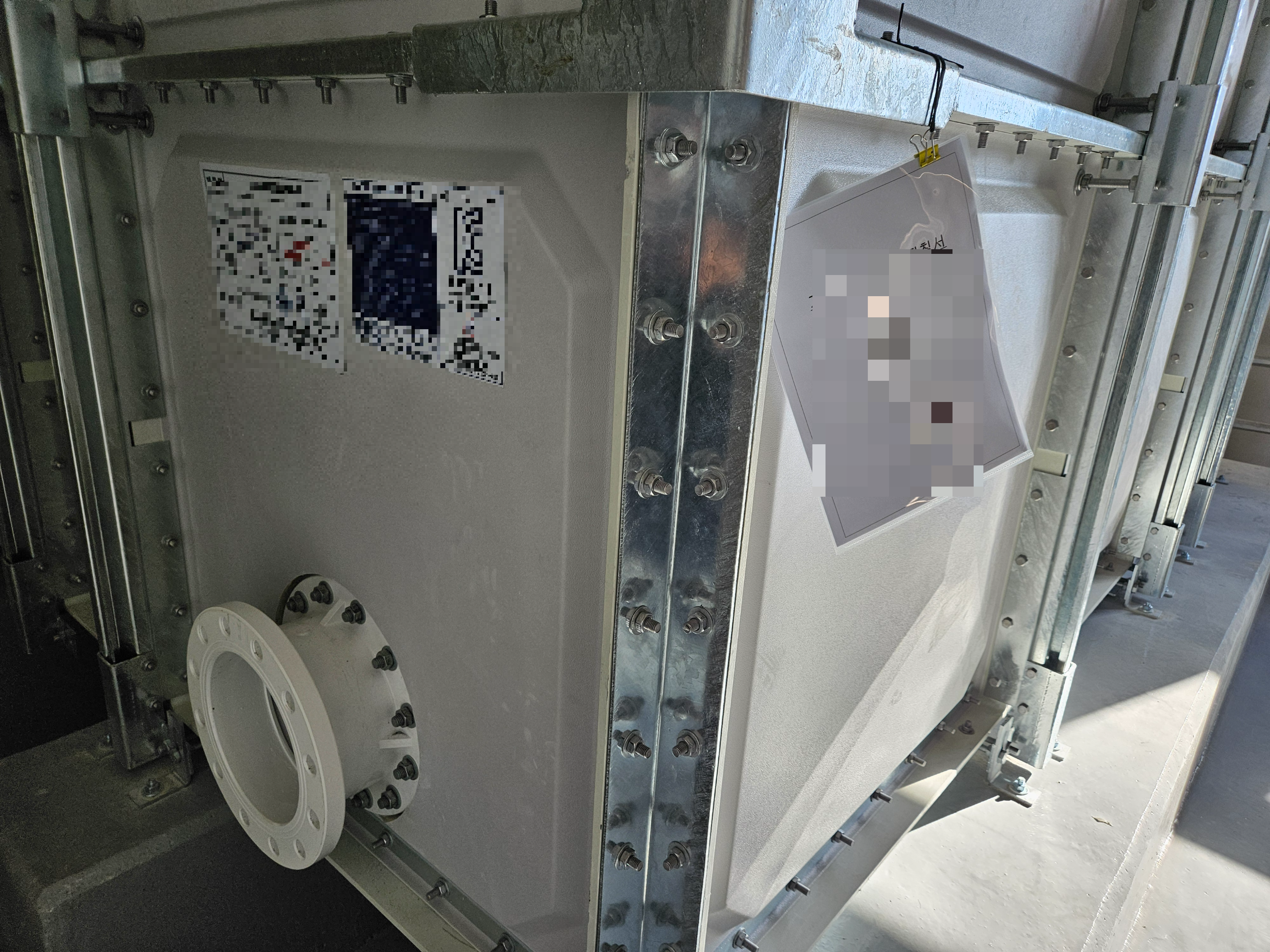

측하에 소방내진용이여서 소방노즐은 PVC후렌지 타입으로

조립해줍니다. 성남 물탱크는 소방용수가 20톤 이상 확보이고,

의왕물탱크는 30톤 이상 최소확보량이여서 그 기준을 철저하게 체크하고 시공하였습니다.

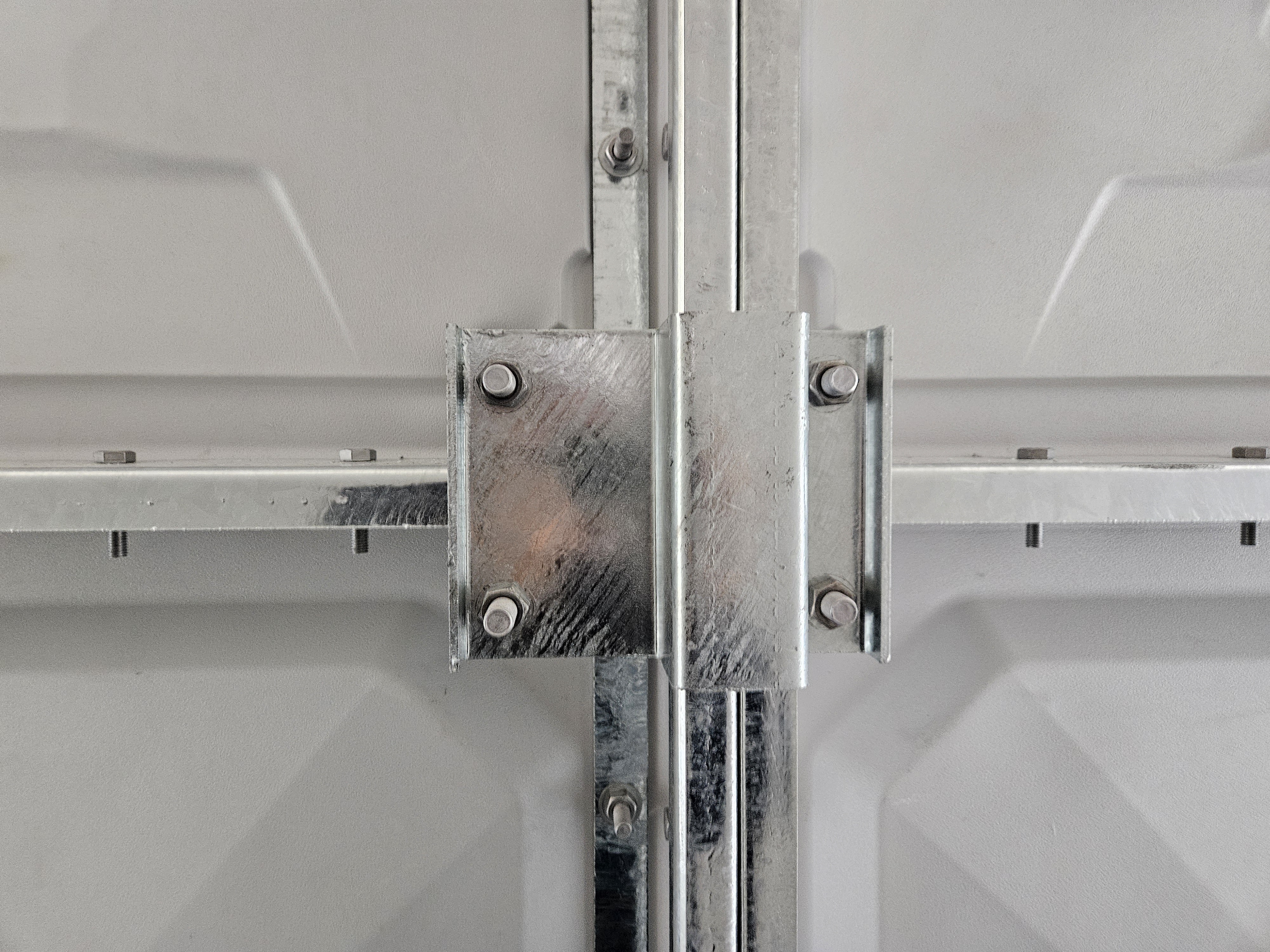

사진은 외부브라켓인데 칸막이용 보강재입니다.

좌형과 우형의 비대칭인 이유가 칸막이판 조립타공을 위한 개공이

한방향성이여서 평철 보강재와 함께 조립시공합니다.





우레탄보온 옵션은 일반적으로 겨울철 동파방지를 위함이지만

실내에 습한 현장이나 환기가 잘 되지 않는곳에 결로방지를 위해서

보온을 진행하는 경우도 많습니다. 성남 과 의왕 현장 물탱크 역시 기본사항으로

추가요청이 있어서 진행하였습니다.





천정판은 평판과 엠보싱판 두가지 종류로 조립되어지고

0.5 판은 모두 평판타입입니다. 칸막이 상부고정판이 천정환봉과

조립되어서 시공됩니다.





내부조립사진입니다. 환봉은 격자타입으로 촘촘하게 조립보강되어지고

칸막이판넬도 칸막이프레임으로 조립합니다.

내부의 모든 철자재는 위생성과 강도가 좋은 스테인레스 자재와 볼트를

전량 사용합니다.



지금까지 의왕현장과 성남 물탱크 설치완료한 포스팅이였습니다.

오늘도 행복하세요
